理性的なデジタル MUTSX 多重チャンネルの超音波欠陥の探知器

理性的なデジタル MUTSX 多重チャンネルの超音波欠陥の探知器

導入

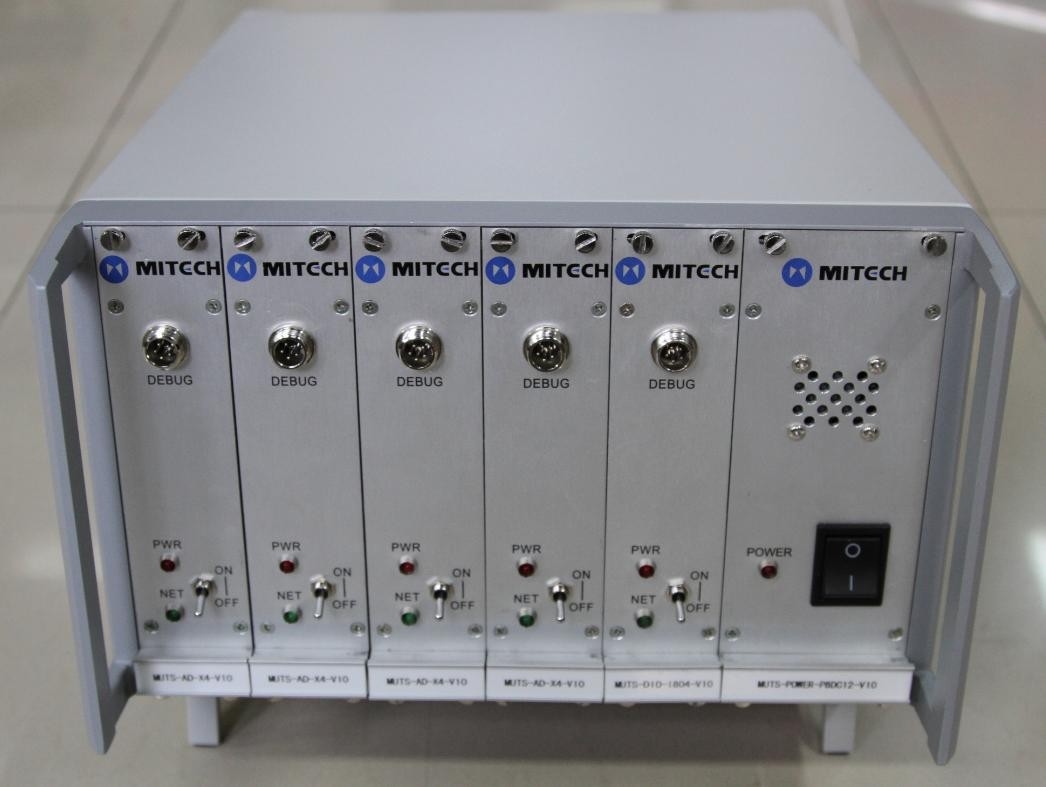

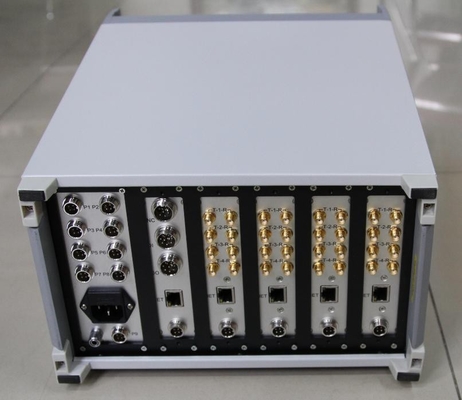

MUTSX の多重チャンネルの超音波欠陥の探知器は多チャネルの、分散およびモジュラー超音波欠陥の探知器です。

それすぐにそして正確に内部さまざまな欠陥（ひび、包含、stoma 等）をテストできます工作物、

工作物を傷つけないで欠陥を方向づけ、評価し、そして診断して下さい。 この装置は広く利用されます

製造工業、鉄および鋼鉄冶金学の企業、企業および他の企業を金属処理します

および欠陥をテストする必要があるかどれが質を制御して下さい。

特徴

範囲

l 鋼鉄の 1200 までの mm; 固定ステップで選択可能でか絶えず可変的な範囲。 それは大きいの使用のために適しています

高解像の測定の仕事の部分および。

Pulser

パルス振幅: 600V

脈拍幅: （0.1~0.512 の） μs の範囲の中では、それは別のマッチの調査に絶えず合わせることができます

頻度。

テスト モードは脈拍のエコー、二重およびによ伝達が含まれています

受信機

試し: 100 つの MHz の見本抽出の速度の 8 桁の広告のコンバーター

改正: 肯定的な半波、否定的な半波、全波および RF

周波数帯域: 0.2~20MHz は、自動的にマニュアルなしで調査の頻度と、一致する調査に一致させます

設定。

ゲート

各チャネルは別に不具になるか、または可能にすることができるたどるゲート備えています、および 3 つの働くゲートを。

ゲートの開始: 全体の表示された範囲上の変数

ゲートの幅: ゲートの開始からの表示された範囲の端への変数

ゲートの高さ: 0 からの 99% のフル スクリーンの高さへの変数

警報: 境界の陽性/陰性

ゲートの開始の幅および高さは自由に調節することができます。 働くゲートは肯定的な警報か否定的な警報として置くことができます。

利益

各チャネルの利益価値は 0 から 110dB まで及びます。 ステップの価値は 0.1dB、1dB、2dB または 6dB として置くことができます。

データ記憶

すべての検出の結果データは集められた時機を得た監視し、集められるデータはモニターに移ります

イーサネットによるコンピュータ。 モニター ソフトウェアはビデオの形に検出プロセスを記録します。

全テスト プロセスはソフトウェアを通して再生することができます。 ソフトウェアは基づいてテスト レポートを発生させるために用具を提供します

集められたデータに。

指定

範囲: 0 から鋼鉄速度の 1200mm、

物質的な速度: 15000m/s への 1000

表示遅れ: -20 から 3400 のμs

調査の遅れ/ゼロのオフセット: 99.99μs への 0

感受性: 選択可能な決断 0.1、1.0、2.0、6.0 dB で最高 110 dB

テスト モード: 脈拍のエコー、二重要素およびによ伝達

Pulser: Pulser 調整可能な方形波

脈拍繰返し頻度: 10 の Hz | 5000 の Hz

パルス エネルギー: 600V

帯域幅（帯域通過アンプ）: 0.2 から 20 の MHz

ゲートのモニター: 4 つの独立したゲートの制御可能な終わる全体の広がりの範囲

改正: 肯定的な半波、全波否定的な半波 RF

システム直線性: 横: +/-0.2% FSW の垂直: 0.25% FSH のアンプの正確さ +/-1 dB。

単位: ミリメートル

電力要求事項: AC 本管 100-240 VAC、50-60 の Hz

実用温度: -10℃への 50℃

保管温度: -30℃への 50℃

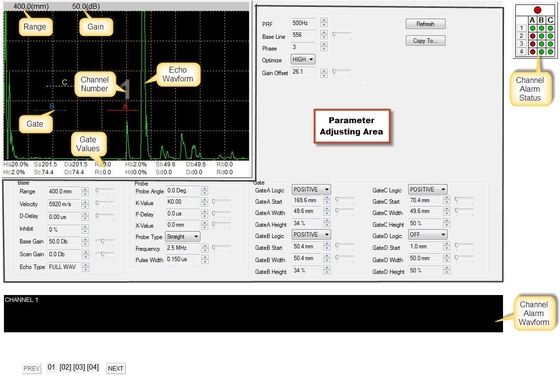

MUTSX ソフトウェア

導入

MUTSX の超音波探知器に協力するのにモニター ソフトウェアが使用されています。 それはハードウェア デバイスを接続します

データを装置から集め、装置に制御指令を送るイーサネット関係を通して。

特徴

ネットワーク ケーブルを通してデータを直接受け取って下さい。 、使いやすい作動し、場所でデバッグすることは便利です。

スキャン眺めは波形の 1 つ、2 つ、4 つ、8 つか 32 のチャネルを同時に表示できます。

最近の警報を表示する転がり警急の眺めはユーザーが警報にきちんと気づくことを可能にします

警急の時間は短いです。

B スキャン窓は検出の結果のマクロスコピック概観を表します。

それは自動的に製品に関する情報および欠陥の統計量の検出のレポートを発生できます。

構成変数は救われ、荷を積むことができます。 検出チャネルによって使用されるすべての変数は救うことができます

ローカル登録簿は必要な場合再積載され。
